Analysis of SRv6 header compression technology

doi:10.12267/j.issn.2096-5931.2023.01.012

Abstract

Abstract:

SRv6 deployment is faced with two major challenges of packet carrying efficiency and equipment processing capability. It is of great significance to discuss the SRv6 header compression technology for the large-scale deployment of SRv6. On the basis of analyzing the impact of SRv6 deployment, the development of main header compression technologies such as G-SRv6, uSID, and SRm6 is discussed, and these main schemes are compared. Finally, the deployment strategy of SRv6 header compression technology is proposed.

Key words: SRv6, compression, G-SRv6, uSID, SRm6

CLC Number:

TN915.41

WU Youming, ZHU Yongqing, GONG Xia. Analysis of SRv6 header compression technology[J]. Information and Communications Technology and Policy, 2023, 49(1): 72-78.

Add to citation manager EndNote|Ris|BibTeX

URL:

http://ictp.caict.ac.cn/EN/10.12267/j.issn.2096-5931.2023.01.012

http://ictp.caict.ac.cn/EN/Y2023/V49/I1/72

Figures/Tables 5

References 9

[1]	FILSFILS C, CAMARILLO P, LEDDY J, et al. Segment routing over IPv6 (SRv6) network programming[EB/OL]. [2022-01-20]. http://mirrors.nju.edu.cn/rfc/rfc8986.html.
[2]	CHENG W, LI Z, LI C, et al. Generalized SRv6 network programming for SRv6 compression[EB/OL]. [2022-01-20].http://ftp.sjtu.edu.cn/pub/internet-drafts/draft-cl-spring-generalized-srv6-for-cmpr-06.html.
[3]	FILSFILS C, CAMARILLO P. Network programming extension: SRv6 uSID instruction[EB/OL]. [2022-01-20]. http://ftp.sjtu.edu.cn/pub/internet-drafts/draft-filsfils-spring-net-pgm-extension-srv6-usid-14.xml.
[4]	BONICA R, HEGDE S. Segment routing mapped to IPv6 (SRm6)[EB/OL]. [2022-01-20]. http://draft-bonica-spring-sr-mapped-six-0.
[5]	FILSFILS C, DUKES D, PTRVIDI S, et al. IPv6 segment routing header (SRH)[EB/OL]. [2022-01-20]. http://mirrors.nju.edu.cn/rfc/rfc8754.html.
[6]	PSENAK P, FILSFILS C. IS-IS extension to support segment routing over IPv6 dataplane[EB/OL]. [2022-01-20]. http://draft-ietf-lsr-isis-srv6-extensions-11.
[7]	LI Z, HU Z. OSPFv3 extensions for SRv6[EB/OL]. [2022-01-20]. http://draft-ietf-lsr-ospfv3-srv6-extensions-01.
[8]	DAWRA G, FILSFILS C. BGP link state extensions for SRv6[EB/OL]. [2022-01-20]. http://draft-ietf-idr-bgpls-srv6-ext-05.
[9]	LI C, CHEN M. Path computation element communication protocol (PCEP) extension for path segment in segment routing (SR)[EB/OL]. [2022-01-20]. http://draft-ietf-pce-sr-path-segment-02.

项目	G-SRv6	uSID	SRm6
SRv6/SRH兼容性	兼容	兼容	不兼容
地址规划	需规划一致的Locator Block,前缀长度灵活	需规划一致的Locator Block,前缀长度灵活	与IP地址规划无关,可沿用已有IPv6地址规划
控制平面	需基于SRv6控制平面进一步扩展相关协议,以通告节点支持G-SRv6能力及COC Flavor等指令信息	需基于SRv6控制平面,通告uN/uA/uDT/uDX等指令信息	SRm6引入全新的协议扩展,通告mSID及其与IPv6地址的映射关系。同时,需通告PSSI/PPSI等服务指令信息
SID表项	需为G-SID新增SID表项	需为uSID新增SID表项	需引入CRH-FIB表项存储mSID与IPv6地址映射关系;对PSSI与PPSI,还需维护复杂的指令映射表
路由信息	基于SRv6 Locator路由,不新增路由信息	基于SRv6 Locator路由,不新增路由信息	基于IPv6路由表,不新增路由信息
功能扩展	只要地址规划符合压缩条件,支持所有类型SID压缩	支持End、End.X、End.DT系列和End.DX系列压缩	支持节点、邻接及绑定SID压缩功能,PSSI与PPSI功能可用于SFC及VPN场景

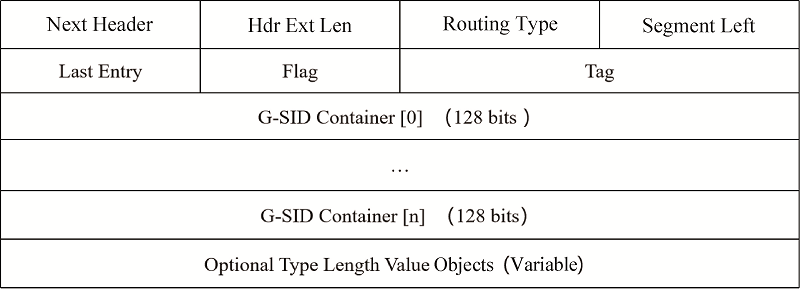

数据平面	兼容SRH,但需在IPv6 DA中新定义SI标志位	兼容SRH,不改变报文格式	新定义CRH携带压缩SID;在PSSI和PPSI场景下,需新增其它扩展报头
硬件实现	较容易,基于COC指示压缩SID并复制至DA相应字段	容易,通过移位操作即可实现	较复杂,需查找本地CRH FIB表,将mSID映射为IPv6地址并复制到DA中
